معرفی انواع تابلو برق ساختمان
برق ساختمان تنها به سیم‌کشی، کلید و پریز محدود نمی‌شود. برای اینکه انرژی الکتریکی به شکل ایمن، منظم و قابل‌کنترل میان واحدها و تجهیزات مختلف توزیع شود، از تابلوهای برق استفاده می‌شود. شناخت انواع تابلو برق ساختمان به مهندسان، برق‌کاران، سازندگان و حتی مالکان کمک می‌کند تا متناسب با کاربری پروژه، تابلو مناسب را انتخاب کنند.
تابلو برق در واقع محل قرارگیری تجهیزات حفاظتی، کنترلی و توزیع برق است و با توجه به ساختار ساختمان می‌تواند به چندین تابلو اصلی و فرعی تقسیم شود. در این مقاله از الکترو فرشاد، مهم‌ترین انواع تابلو برق ساختمان و کاربرد هرکدام را بررسی می‌کنیم.
جهت مشاوره رایگان و خرید ملزومات تابلو برق صنعتی با ما تماس بگیرید:
تابلو برق ساختمان و چه وظیفه‌ای دارد؟
تابلو برق مجموعه‌ای از تجهیزات الکتریکی است که برای دریافت، توزیع، حفاظت و کنترل انرژی برق مورد استفاده قرار می‌گیرد. در یک ساختمان، برق ورودی پس از عبور از تجهیزات مربوطه در تابلو اصلی، به بخش‌های مختلف منتقل می‌شود.
یکی از مهم‌ترین مزایای استفاده از انواع تابلو برق ساختمان، تفکیک مدارها و امکان حفاظت بهتر از مصرف‌کننده‌هاست. در صورت بروز اضافه‌بار یا اتصال کوتاه، تجهیزات حفاظتی می‌توانند مدار مربوطه را قطع کنند.
به‌طور معمول، تجهیزات زیر ممکن است با توجه به طراحی پروژه داخل تابلو قرار بگیرند:
- کلیدهای مینیاتوری و اتوماتیک
- کلید محافظ جان
- شینه‌های مسی
- تجهیزات اندازه‌گیری
- کنتاکتور
- رله‌های حفاظتی و کنترلی
- ترمینال‌ها و تجهیزات اتصال
- تجهیزات کنترل و مانیتورینگ
انتخاب این تجهیزات باید بر اساس بار الکتریکی، نوع ساختمان و الزامات طراحی انجام شود.

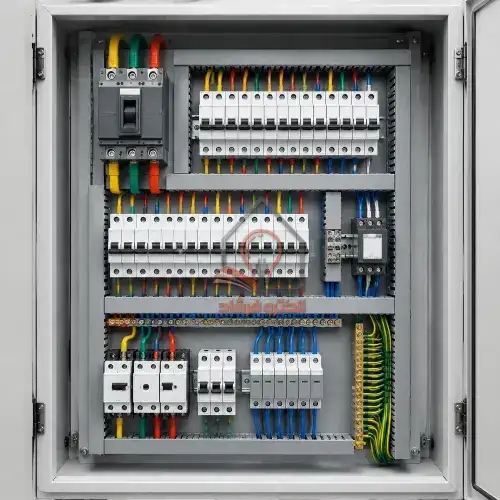

انواع تابلو برق ساختمان
انواع تابلو برق ساختمان کدام‌اند؟
اگر تابلوهای برق را بر اساس محل نصب و وظیفه دسته‌بندی کنیم، چند گروه اصلی در ساختمان‌ها مورد استفاده قرار می‌گیرند. هر تابلو وظیفه مشخصی در دریافت، توزیع، کنترل یا حفاظت از انرژی الکتریکی دارد و انتخاب آن به نوع ساختمان، میزان بار مصرفی و ساختار شبکه برق بستگی دارد.
تابلو برق اصلی ساختمان
تابلو برق اصلی معمولاً در ورودی ساختمان یا اتاق برق قرار می‌گیرد و وظیفه دریافت و توزیع برق ورودی را بر عهده دارد. این تابلو می‌تواند برق را به تابلوهای نیمه‌اصلی، تابلوهای واحدها و بخش‌های مختلف ساختمان منتقل کند.
تابلو برق نیمه‌اصلی
تابلو نیمه‌اصلی برای توزیع برق یک بخش مشخص از ساختمان مورد استفاده قرار می‌گیرد. برای مثال، در ساختمان‌های بزرگ ممکن است برای هر طبقه یا بخش خاص یک تابلو نیمه‌اصلی در نظر گرفته شود تا توزیع برق با نظم و کنترل بیشتری انجام شود.
تابلو برق واحد
تابلو برق واحد داخل واحدهای مسکونی، اداری یا تجاری نصب می‌شود و مدارهای مختلف همان واحد را کنترل و حفاظت می‌کند. مدار روشنایی، پریزها و برخی مصرف‌کننده‌های پرمصرف می‌توانند از طریق این تابلو مدیریت شوند.
تابلو برق مشاعات
تابلو برق مشاعات برای تأمین برق بخش‌های عمومی ساختمان مانند پارکینگ، راهرو، راه‌پله و سایر فضاهای مشترک استفاده می‌شود. جداسازی این بخش از مدار برق واحدها باعث مدیریت بهتر مصرف و عیب‌یابی ساده‌تر می‌شود.
تابلو برق روشنایی
تابلو روشنایی وظیفه کنترل و توزیع برق مدارهای روشنایی را بر عهده دارد. در ساختمان‌های بزرگ می‌توان مدارهای روشنایی بخش‌های مختلف را از طریق تابلوهای مجزا مدیریت کرد.
تابلو برق تأسیسات
تابلو تأسیسات برای تأمین برق تجهیزات مکانیکی و الکتریکی ساختمان استفاده می‌شود. موتورخانه، پمپ‌ها، سیستم‌های تهویه و سایر تجهیزات تأسیساتی می‌توانند از این نوع تابلو تغذیه شوند.
تابلو برق آسانسور
تابلو برق آسانسور برای تأمین و کنترل مدارهای الکتریکی مرتبط با سیستم آسانسور طراحی می‌شود. تجهیزات و ظرفیت این تابلو باید متناسب با مشخصات فنی آسانسور و طراحی برق ساختمان انتخاب شود.
در مجموع، انواع تابلو برق ساختمان با توجه به محل نصب و نوع کاربرد، ساختار متفاوتی دارند و انتخاب صحیح هرکدام نقش مهمی در ایمنی، نظم و عملکرد مناسب سیستم برق ساختمان دارد.
تابلو برق اصلی ساختمان چیست؟
تابلو برق اصلی یا MDP/MDB یکی از مهم‌ترین بخش‌های سیستم توزیع برق ساختمان است. این تابلو در مسیر اصلی ورود برق قرار می‌گیرد و وظیفه توزیع انرژی به تابلوهای پایین‌دست و مصرف‌کننده‌های مختلف را بر عهده دارد.
در ساختمان‌های چندواحدی، تابلو اصلی می‌تواند برق واحدها و بخش‌های عمومی را مدیریت کند. ظرفیت کلیدها، شینه‌ها و تجهیزات حفاظتی این تابلو باید متناسب با بار محاسبه‌شده پروژه باشد.
مهم‌ترین وظایف تابلو اصلی
- دریافت برق ورودی ساختمان
- توزیع برق میان مدارها و تابلوهای فرعی
- حفاظت از مدارهای اصلی
- امکان قطع و وصل بخش‌های مختلف
- ایجاد نظم در سیستم توزیع برق
به همین دلیل، انتخاب صحیح این مورد در میان انواع تابلو برق ساختمان اهمیت زیادی دارد.
تابلو برق فرعی و نیمه‌اصلی چه تفاوتی دارند؟
تابلو نیمه‌اصلی معمولاً برق را از تابلو اصلی دریافت کرده و به بخش‌های مختلف ساختمان یا تابلوهای فرعی منتقل می‌کند. تابلو فرعی نیز در سطح پایین‌تر قرار گرفته و برق مدارهای یک بخش مشخص مانند یک واحد، طبقه یا تأسیسات را توزیع می‌کند.
| ویژگی | تابلو نیمه‌اصلی | تابلو فرعی |
|---|---|---|
| جایگاه | بعد از تابلو اصلی | بعد از تابلو اصلی یا نیمه‌اصلی |
| محدوده پوشش | یک طبقه یا بخش بزرگ | یک واحد یا بخش محدود |
| وظیفه | توزیع برق میان چند بخش | توزیع برق میان مدارها |
| ظرفیت | معمولاً بیشتر | معمولاً کمتر |
به‌طور خلاصه، تابلو نیمه‌اصلی نقش واسطه در توزیع برق را دارد، در حالی که تابلو فرعی به مدارهای مصرف‌کننده نزدیک‌تر است. هر دو مورد از انواع تابلو برق ساختمان محسوب می‌شوند و انتخاب آن‌ها باید متناسب با نقشه و بار الکتریکی پروژه انجام شود.
تابلو برق واحد مسکونی
تابلو برق واحد معمولاً داخل هر واحد مسکونی، اداری یا تجاری قرار می‌گیرد و مدارهای داخلی همان واحد را مدیریت می‌کند.
در این تابلو، مدارهایی مانند روشنایی، پریزها، کولر، تجهیزات آشپزخانه و سایر مصرف‌کننده‌ها می‌توانند به‌صورت مجزا حفاظت شوند. جداسازی مدارها باعث می‌شود در صورت بروز مشکل در یک بخش، امکان قطع همان مدار بدون خاموش شدن کل واحد وجود داشته باشد.
از نظر کاربرد روزمره، تابلو واحد یکی از شناخته‌شده‌ترین انواع تابلو برق ساختمان برای مصرف‌کنندگان نهایی محسوب می‌شود.
تابلو برق مشاعات ساختمان
برق بخش‌های مشترک ساختمان توسط تابلو مشاعات مدیریت می‌شود. این تابلو می‌تواند مدارهای مربوط به راه‌پله، پارکینگ، روشنایی عمومی، تجهیزات مشترک و برخی مصرف‌کننده‌های عمومی را تغذیه کند.
در ساختمان‌های آپارتمانی، تفکیک برق مشاعات از مدار واحدها اهمیت زیادی دارد؛ زیرا مصرف‌کننده‌های عمومی ماهیت متفاوتی با مدارهای داخل واحد دارند. تابلوهای مشاعات برای تأمین برق عمومی ساختمان طراحی می‌شوند.
بنابراین هنگام بررسی انواع تابلو برق ساختمان نباید تابلو مشاعات را نادیده گرفت.
تابلو برق روشنایی و تابلو تأسیسات
تابلو روشنایی برای کنترل و توزیع مدارهای روشنایی مورد استفاده قرار می‌گیرد. این تابلو ممکن است در ساختمان‌های بزرگ برای یک طبقه، بخش یا فضای مشخص طراحی شود.
در مقابل، تابلو تأسیسات برای تجهیزات خاص ساختمان مانند برخی تجهیزات موتورخانه و سیستم‌های مکانیکی و برقی کاربرد دارد. منابع تخصصی نیز تابلو فرعی روشنایی و تابلو فرعی تأسیسات را از دسته‌های رایج تابلوهای توزیع معرفی می‌کنند.
تفکیک این مدارها باعث می‌شود کنترل و عیب‌یابی سیستم ساده‌تر شود و هر بخش از تجهیزات، حفاظت متناسب با نیاز خود داشته باشد.

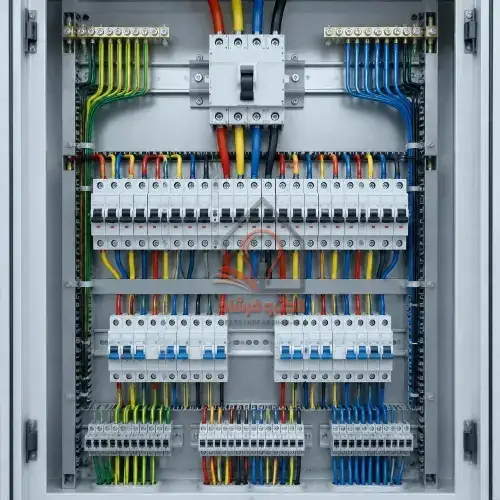

انواع تابلو برق ساختمان
تابلو برق آسانسور، UPS و ژنراتور
برخی ساختمان‌ها علاوه بر تابلوهای عمومی، به تابلوهای تخصصی نیز نیاز دارند. تابلو آسانسور برای تأمین و کنترل مدارهای مرتبط با سیستم آسانسور استفاده می‌شود.
در پروژه‌هایی که منبع برق اضطراری وجود دارد، ممکن است تابلوهای اختصاصی برای UPS یا دیزل ژنراتور نیز در نظر گرفته شوند. این تابلوها باید بر اساس مشخصات منبع، بارهای متصل و نحوه انتقال برق طراحی شوند.
در واقع، همه انواع تابلو برق ساختمان الزاماً در یک پروژه استفاده نمی‌شوند؛ نوع و تعداد تابلوها به ابعاد ساختمان، کاربری، تعداد واحدها، تجهیزات و نقشه برق بستگی دارد.
هنگام انتخاب تابلو برق ساختمان به چه نکاتی توجه کنیم؟
انتخاب تابلو نباید صرفاً بر اساس ابعاد ظاهری یا قیمت انجام شود. ابتدا باید بارهای الکتریکی، نوع تغذیه و شرایط پروژه مشخص شود.
مهم‌ترین نکات عبارت‌اند از:
- محاسبه بار الکتریکی: ظرفیت تابلو و تجهیزات حفاظتی باید متناسب با بار واقعی و پیش‌بینی‌شده باشد.
- نوع کاربری ساختمان: نیاز یک ساختمان مسکونی با مجتمع تجاری یا اداری یکسان نیست.
- تعداد مدارها: تعداد خروجی‌ها باید با مدارهای موجود و توسعه احتمالی آینده هماهنگ باشد.
- تجهیزات حفاظتی: انتخاب کلیدها و تجهیزات حفاظت باید با طراحی سیستم هماهنگ باشد.
- محل نصب: شرایط محیطی، دسترسی، تهویه و فضای مورد نیاز باید بررسی شود.
- کیفیت تجهیزات: استفاده از تجهیزات معتبر می‌تواند در عملکرد و قابلیت اطمینان سیستم مؤثر باشد.
- امکان توسعه: بهتر است ظرفیت مناسبی برای اضافه‌شدن مدارهای آینده در نظر گرفته شود.
این موارد هنگام انتخاب هر یک از انواع تابلو برق ساختمان اهمیت دارند.
چرا خرید تجهیزات تابلو برق از تأمین‌کننده معتبر مهم است؟
تابلو برق تنها یک جعبه فلزی نیست؛ کیفیت کلیدها، تجهیزات حفاظتی، شینه‌ها، سیم‌کشی داخلی و نحوه مونتاژ آن تأثیر مستقیمی بر عملکرد و ایمنی سیستم دارد. به همین دلیل، هنگام خرید تجهیزات تابلو برق باید علاوه بر قیمت، به اصالت کالا، مشخصات فنی و کیفیت تجهیزات نیز توجه شود.
الکترو فرشاد در بازار برق تهران، لاله‌زار جنوبی، در زمینه پخش و فروش لوازم الکتریکی و کالای برق ساختمان فعالیت می‌کند. این مجموعه با تمرکز بر تأمین تجهیزات برق ساختمانی و صنعتی، تلاش دارد نیاز برق‌کاران، مهندسان و پروژه‌های ساختمانی را با کالاهای معتبر و قیمت رقابتی تأمین کند.
اگر برای پروژه خود به تجهیزات مختلف تابلو برق، تجهیزات حفاظتی یا ملزومات برق ساختمانی نیاز دارید، پیش از خرید تجهیزات تابلو برق بهتر است مشخصات فنی و نیاز واقعی پروژه بررسی شود تا تجهیزات مناسب و متناسب با سیستم انتخاب شوند.
مشاهده حُجره اینترنتی این کسب و کار:
💭سخن پایانی
شناخت انواع تابلو برق ساختمان اولین قدم برای درک صحیح ساختار توزیع برق در یک پروژه است. تابلو اصلی، تابلو نیمه‌اصلی، تابلو فرعی، تابلو واحد، تابلو مشاعات، تابلو روشنایی، تابلو تأسیسات و تابلوهای تخصصی مانند آسانسور و UPS، هرکدام وظیفه مشخصی دارند.
نکته مهم این است که یک نسخه ثابت برای تمام ساختمان‌ها وجود ندارد. تعداد تابلوها، ظرفیت آن‌ها و تجهیزات داخلی باید بر اساس نقشه برق، میزان بار، نوع ساختمان و الزامات فنی پروژه تعیین شود.
