نحوه نصب چراغ سیگنال تابلو برق
چراغ‌های سیگنال یکی از مهم‌ترین تجهیزات نمایش وضعیت در تابلوهای برق صنعتی و ساختمانی هستند. این تجهیزات به اپراتور کمک می‌کنند تا بدون نیاز به باز کردن تابلو، از وضعیت روشن یا خاموش بودن مدار، وجود خطا یا عملکرد صحیح تجهیزات مطلع شود.
نحوه نصب چراغ سیگنال تابلو برق اگر به‌درستی انجام شود، علاوه بر افزایش ایمنی، باعث عملکرد دقیق سیستم و کاهش احتمال بروز خطاهای الکتریکی خواهد شد. در این مقاله به‌صورت کامل مراحل، نکات فنی، تجهیزات موردنیاز و اشتباهات رایج در نحوه نصب چراغ سیگنال تابلو برق را بررسی می‌کنیم.
جهت مشاوره رایگان و خرید ملزومات تابلو برق صنعتی با ما تماس بگیرید:
چراغ سیگنال تابلو برق چیست؟
چراغ سیگنال یا Pilot Lamp یکی از تجهیزات نمایشگر در تابلو برق است که برای اطلاع‌رسانی وضعیت مدار استفاده می‌شود. این چراغ‌ها در رنگ‌های مختلف مانند قرمز، سبز، زرد، سفید و آبی تولید می‌شوند و هر رنگ مفهوم مشخصی دارد.
در پروژه‌های صنعتی، تجاری و ساختمانی، نحوه نصب چراغ سیگنال تابلو برق باید مطابق استانداردهای برق صنعتی انجام شود تا چراغ بتواند وضعیت واقعی مدار را نمایش دهد. استفاده از چراغ نشانگر تابلو برق، چراغ هشدار تابلو برق و چراغ پایلوت از جمله اصطلاحات مترادف این محصول هستند.
اهمیت نصب صحیح چراغ سیگنال تابلو برق
نصب اصولی چراغ سیگنال باعث می‌شود اپراتور بتواند در کوتاه‌ترین زمان وضعیت تجهیزات را بررسی کند. اگر نحوه نصب چراغ سیگنال تابلو برق به‌درستی انجام نشود، احتمال نمایش اشتباه وضعیت مدار یا آسیب دیدن چراغ وجود خواهد داشت.
از مهم‌ترین مزایای نصب صحیح می‌توان به موارد زیر اشاره کرد:
- افزایش ایمنی کاربران
- کاهش خطاهای انسانی
- تشخیص سریع خرابی مدار
- افزایش عمر تجهیزات
- زیبایی و نظم بیشتر تابلو برق

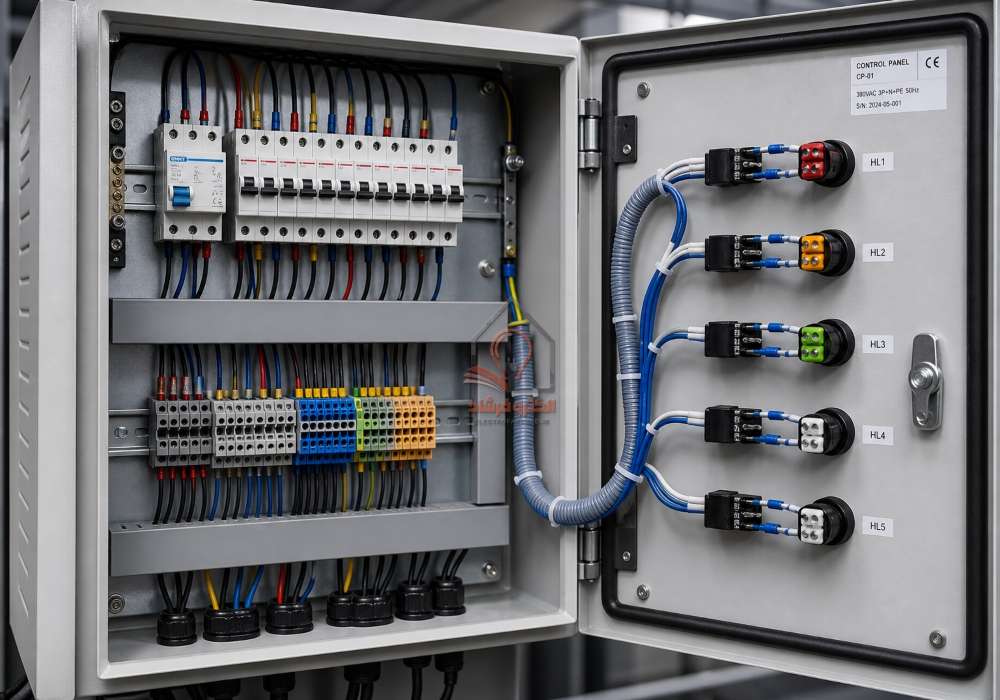

نحوه نصب چراغ سیگنال تابلو برق

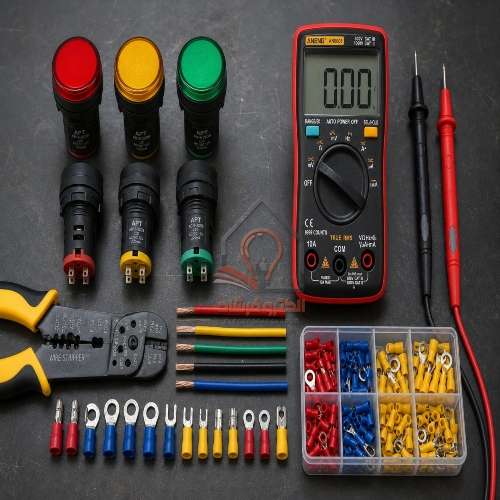

تجهیزات موردنیاز برای نحوه نصب چراغ سیگنال تابلو برق
قبل از شروع نصب باید تمامی تجهیزات موردنیاز آماده باشد تا فرآیند نصب بدون مشکل انجام شود.
ابزارهای نصب
برای نصب معمولاً به تجهیزات زیر نیاز خواهید داشت:
- پیچ‌گوشتی
- سیم‌چین
- سیم لخت‌کن
- مولتی‌متر
- سرسیم
- سیم مناسب
- بست کمربندی
ولت‌متر دیجیتال پنلی چیست؟
در تصویر دو مدل از نمایشگرهای پنلی دیجیتال دیده می‌شود. مدل اول یک ولت‌متر دیجیتال پنلی برای اندازه‌گیری ولتاژ AC است و مدل دوم یک ولت‌متر و آمپرمتر دیجیتال پنلی است که با استفاده از ترانس جریان (CT) علاوه بر ولتاژ، جریان مصرفی را نیز اندازه‌گیری می‌کند.
این تجهیزات به دلیل قیمت مناسب، نصب آسان و دقت مطلوب، از پرکاربردترین تجهیزات اندازه‌گیری در تابلوهای برق، ماشین‌آلات صنعتی، سیستم‌های خورشیدی، ژنراتورها و تجهیزات الکتریکی هستند.
ولت‌متر پنلی ابزاری برای نمایش لحظه‌ای ولتاژ برق است. این دستگاه معمولاً برای برق متناوب طراحی شده و بدون نیاز به تجهیزات جانبی مقدار ولتاژ را نمایش می‌دهد.
ولت‌متر و آمپرمتر پنلی چیست؟
این مدل علاوه بر اندازه‌گیری ولتاژ، با استفاده از ترانس جریان حلقوی (CT) مقدار جریان عبوری از سیم فاز را نیز نمایش می‌دهد. از آنجا که جریان از داخل ترانس اندازه‌گیری می‌شود، ایمنی بیشتری نسبت به اندازه‌گیری مستقیم دارد.
مشخصات فنی رایج
• ولتاژ اندازه‌گیری: 80 تا 300 ولت AC
• فرکانس: 50/60 هرتز
• دقت معمول: حدود ±1٪
• نمایشگر LED با خوانایی بالا
• نصب پنلی گرد
تفاوت دو محصول
ولت‌متر فقط ولتاژ را نمایش می‌دهد و برای کنترل وضعیت شبکه مناسب است. ولت‌متر/آمپرمتر علاوه بر ولتاژ، جریان مصرفی را نیز نمایش می‌دهد و برای پایش بار تجهیزات کاربرد بیشتری دارد.
کاربردها
تابلو برق ساختمان، تابلو صنعتی، ژنراتور، اینورتر، UPS، پمپ آب، کمپرسور، دستگاه‌های تولیدی، تابلو کنترل موتور، تجهیزات خورشیدی و پروژه‌های برق.
راهنمای نصب
ولت‌متر مستقیماً به ورودی ولتاژ متصل می‌شود. در مدل ولت‌متر/آمپرمتر، تنها سیم فاز باید از داخل ترانس جریان عبور کند و عبور همزمان فاز و نول از حلقه CT باعث صفر شدن مقدار جریان خواهد شد.
مزایا
قیمت اقتصادی، ابعاد کوچک، نصب سریع، مصرف انرژی کم، دقت مناسب، خوانایی بالا و افزایش امکان کنترل وضعیت برق.
نکات ایمنی
هنگام نصب برق را قطع کنید، سیم‌بندی را مطابق دفترچه انجام دهید، از ولتاژ مجاز تجاوز نکنید و در صورت استفاده در محیط صنعتی از تجهیزات حفاظتی مناسب بهره ببرید.
نحوه نصب چراغ سیگنال تابلو برق
نکات مهم هنگام سیم کشی چراغ سیگنال تابلو برق
سیم‌کشی استاندارد یکی از مهم‌ترین بخش‌های نحوه نصب چراغ سیگنال تابلو برق محسوب می‌شود.
انتخاب سطح مقطع مناسب سیم
انتخاب سطح مقطع مناسب سیم یکی از نکات مهم در نحوه نصب چراغ سیگنال تابلو برق است، زیرا سیم نامناسب می‌تواند باعث افت ولتاژ، افزایش دمای هادی و کاهش عملکرد صحیح چراغ شود. با توجه به جریان مصرفی پایین چراغ‌های سیگنال، معمولاً از سیم‌های افشان با سطح مقطع ۰٫۷۵ یا ۱ میلی‌متر مربع استفاده می‌شود. همچنین باید جنس سیم، کیفیت عایق و شرایط محیط نصب مانند دما و رطوبت نیز در انتخاب سیم مناسب در نظر گرفته شود تا ایمنی و طول عمر سیستم افزایش یابد.
رعایت رنگ‌بندی سیم‌ها
رعایت رنگ‌بندی استاندارد سیم‌ها هنگام سیم‌کشی تابلو برق، فرآیند نصب، تعمیر و عیب‌یابی را بسیار ساده‌تر می‌کند. در نحوه نصب چراغ سیگنال تابلو برق معمولاً از رنگ قرمز یا مشکی برای فاز، آبی برای نول و زرد و سبز برای سیم ارت استفاده می‌شود. استفاده از این استانداردها علاوه بر جلوگیری از اشتباهات احتمالی، موجب افزایش ایمنی اپراتورها و تکنسین‌های برق در زمان سرویس و نگهداری تابلو برق خواهد شد.
استفاده از سرسیم استاندارد
استفاده از سرسیم استاندارد یکی از بهترین روش‌ها برای ایجاد اتصالات مطمئن و ایمن در تابلو برق است. در نحوه نصب چراغ سیگنال تابلو برق، نصب سرسیم مناسب روی انتهای سیم‌ها باعث می‌شود اتصال به ترمینال چراغ محکم‌تر بوده و از شل شدن، جرقه‌زدن و افزایش مقاومت الکتریکی جلوگیری شود. همچنین استفاده از سرسیم‌های باکیفیت، دوام اتصالات را افزایش داده و احتمال خرابی تجهیزات در اثر لرزش یا استفاده طولانی‌مدت را به حداقل می‌رساند.

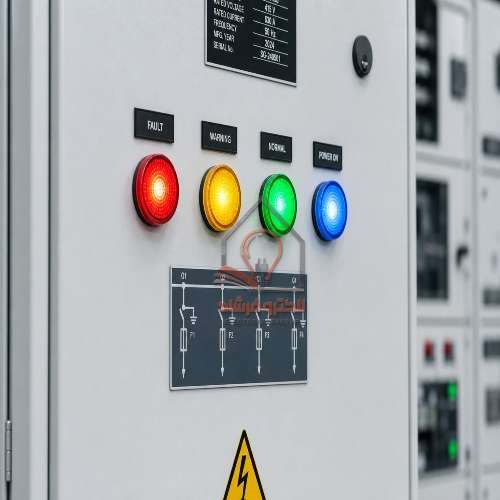

رنگ‌های چراغ سیگنال چه مفهومی دارند؟
در نحوه نصب چراغ سیگنال تابلو برق باید رنگ چراغ متناسب با کاربرد انتخاب شود.
- چراغ قرمز: وجود خطا یا توقف سیستم
- چراغ سبز: عملکرد صحیح دستگاه
- چراغ زرد: هشدار یا آماده‌به‌کار
- چراغ سفید: روشن بودن مدار
- چراغ آبی: عملکرد خاص یا فرمان ویژه
انتخاب صحیح رنگ باعث افزایش سرعت تشخیص وضعیت سیستم خواهد شد.
اشتباهات رایج در نحوه نصب چراغ سیگنال تابلو برق
بسیاری از خرابی‌های چراغ سیگنال به دلیل نصب اشتباه رخ می‌دهد.
اتصال به ولتاژ نامناسب
اتصال چراغ سیگنال به ولتاژی که با مشخصات فنی آن مطابقت ندارد، یکی از رایج‌ترین اشتباهات در نحوه نصب چراغ سیگنال تابلو برق است. برای مثال، اگر یک چراغ سیگنال ۲۴ ولت به منبع تغذیه ۲۲۰ ولت متصل شود، احتمال سوختن فوری چراغ و آسیب دیدن مدار بسیار زیاد خواهد بود. پیش از نصب، حتماً ولتاژ نامی درج‌شده روی بدنه چراغ را با ولتاژ مدار مطابقت دهید و در صورت نیاز از مولتی‌متر برای اندازه‌گیری ولتاژ استفاده کنید تا از عملکرد ایمن و صحیح چراغ اطمینان حاصل شود.
شل بودن اتصالات
شل بودن اتصالات سیم‌ها در ترمینال چراغ سیگنال می‌تواند باعث ایجاد مقاومت الکتریکی، افزایش دمای محل اتصال، جرقه‌زدن و حتی قطع و وصل شدن چراغ در حین کار شود. در نحوه نصب چراغ سیگنال تابلو برق باید تمامی پیچ‌های ترمینال با گشتاور مناسب محکم شوند و پس از نصب نیز یک بار دیگر اتصالات بررسی شوند. استفاده از سرسیم استاندارد و بازدید دوره‌ای تابلو برق نیز به جلوگیری از بروز این مشکل و افزایش طول عمر تجهیزات کمک می‌کند.
عدم تست نهایی
یکی از اشتباهات مهم پس از پایان نحوه نصب چراغ سیگنال تابلو برق، عدم انجام تست نهایی است. پس از اتمام سیم‌کشی و نصب، باید برق تابلو وصل شده و عملکرد چراغ در شرایط مختلف بررسی شود تا از روشن و خاموش شدن صحیح آن اطمینان حاصل گردد. همچنین کنترل صحت اتصالات، بررسی عدم وجود اتصال کوتاه و اطمینان از نمایش صحیح وضعیت مدار، باعث می‌شود مشکلات احتمالی قبل از بهره‌برداری شناسایی و برطرف شوند و از هزینه‌های تعمیرات آینده جلوگیری شود.
جدول نکات مهم در نحوه نصب چراغ سیگنال تابلو برق
| مرحله نصب | نکته مهم | نتیجه |
|---|---|---|
| انتخاب چراغ | انتخاب ولتاژ مناسب | جلوگیری از سوختن چراغ |
| نصب مکانیکی | محکم کردن مهره | جلوگیری از لق شدن |
| سیم‌کشی | رعایت نقشه برق | عملکرد صحیح |
| استفاده از سرسیم | افزایش کیفیت اتصال | کاهش خرابی |
| تست نهایی | بررسی روشن و خاموش شدن چراغ | اطمینان از عملکرد صحیح |
| نگهداری | بازدید دوره‌ای اتصالات | افزایش طول عمر چراغ |
سوالات متداول
- آیا برای برق DC مناسب است؟ خیر، مگر نسخه مخصوص DC
- آیا CT قابل حذف است؟ خیر، برای اندازه‌گیری جریان لازم است
- آیا می‌توان هر دو سیم را از داخل حلقه عبور داد؟ خیر، فقط سیم فاز
مشاهده حُجره اینترنتی این کسب و کار:
سخن پایانی
نحوه نصب چراغ سیگنال تابلو برق یکی از مهم‌ترین مراحل مونتاژ تابلوهای برق صنعتی و ساختمانی است. انتخاب چراغ مناسب، رعایت استانداردهای سیم‌کشی، استفاده از ابزار مناسب و انجام تست نهایی، همگی در عملکرد صحیح سیستم نقش دارند. اگر نحوه نصب چراغ سیگنال تابلو برق مطابق اصول فنی انجام شود، اپراتور می‌تواند به‌راحتی وضعیت مدار را مشاهده کرده و در صورت بروز خطا سریعاً اقدامات لازم را انجام دهد.
همچنین استفاده از چراغ نشانگر تابلو برق باکیفیت و رعایت استانداردهای نصب، موجب افزایش طول عمر تجهیزات، کاهش هزینه‌های تعمیر و نگهداری و ارتقای ایمنی مجموعه خواهد شد. در نهایت توصیه می‌شود برای اجرای نحوه نصب چراغ سیگنال تابلو برق همواره از تجهیزات استاندارد، نقشه سیم‌کشی صحیح و قطعات باکیفیت استفاده کنید تا تابلو برق عملکردی پایدار و مطمئن داشته باشد.
اگر فقط نمایش ولتاژ نیاز دارید، ولت‌متر پنلی انتخابی اقتصادی است. اگر علاوه بر ولتاژ می‌خواهید میزان مصرف جریان تجهیزات را نیز کنترل کنید، مدل ولت‌متر و آمپرمتر مجهز به CT گزینه مناسب‌تری خواهد بود. این دو محصول به دلیل کیفیت، سادگی نصب و قیمت مناسب، از پرفروش‌ترین تجهیزات اندازه‌گیری در بازار برق محسوب می‌شوند.
