نکات سیم کشی تابلو برق
سیمکشی تابلو برق صنعتی یکی از حیاتیترین مراحل طراحی و نصب سیستمهای الکتریکی است. کیفیت و دقت در سیمکشی نه تنها باعث عملکرد بهینه تجهیزات میشود، بلکه ایمنی کارکنان و طول عمر تابلو برق را تضمین میکند. در این مقاله به نکات سیم کشی تابلو برق صنعتی، اشتباهات رایج و راهکارهای عملی میپردازیم.
جهت مشاوره رایگان و خرید ملزومات تابلو برق صنعتی با ما تماس بگیرید:
و یا از فروشگاه ما دیدن کنید:
شناخت اجزای تابلو برق
قبل از شروع سیمکشی، باید با اجزای اصلی تابلو برق آشنا شوید. این اجزا شامل:
-
کلیدها و فیوزها:
- برای حفاظت تجهیزات و قطع جریان در مواقع اضطراری استفاده میشوند.
-
رلهها و کنتاکتورها:
- برای کنترل خودکار مدارها و عملکرد تجهیزات.
-
شینها و ترمینالها:
- مسیرهای عبور جریان و اتصال تجهیزات به یکدیگر.
-
PLC و ماژولهای کنترل:
- برای پردازش سیگنالها و مدیریت فرمانها.
شناخت هر جزء به مهندسان کمک میکند تا سیمبندی صحیح، کوتاهترین مسیر و کمترین تداخل الکتریکی را فراهم کنند.
انتخاب سیم مناسب
انتخاب نوع و سایز سیم اهمیت زیادی دارد، زیرا سیم نامناسب میتواند مشکلات جدی و خطرناک ایجاد کند. یکی از عواقب استفاده از سیمهای نامناسب، افزایش مقاومت و افت ولتاژ است که میتواند به کاهش کارایی تجهیزات الکتریکی منجر شود. این وضعیت نهتنها عملکرد دستگاهها را مختل میکند، بلکه میتواند باعث ایجاد گرمای اضافی نیز شود. گرمای اضافی ناشی از مقاومت بالا در سیمها میتواند خطر آتشسوزی را به شدت افزایش دهد و در نتیجه سلامت و ایمنی محیط را به خطر بیندازد.
همچنین، اختلال در عملکرد تجهیزات به دلیل استفاده از سیمهای نادرست میتواند به آسیب دیدن دستگاهها و نیاز به تعمیرات مکرر منجر شود. بنابراین، انتخاب صحیح نوع و سایز سیم نهتنها به افزایش کارایی و عمر مفید تجهیزات کمک میکند، بلکه از بروز خطرات جدی نیز جلوگیری میکند.
نکات کلیدی در انتخاب سیم:
- جریان مجاز سیم: با توجه به جریان مصرفی هر بخش، سایز مناسب انتخاب شود.
- عایق سیم: باید مقاومت حرارتی و مکانیکی کافی داشته باشد.
- نوع هادی: مسی یا آلومینیومی با توجه به نیاز و بودجه انتخاب میشوند.
یک سیم مناسب، عمر تجهیزات و ایمنی تابلو برق را تضمین میکند.

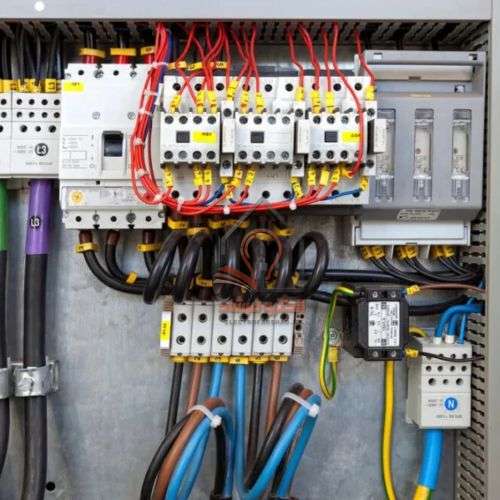

نکات سیم کشی تابلو برق
رنگبندی سیمها و استانداردها
رنگبندی سیمها در تابلو برق صنعتی برای تشخیص راحت و جلوگیری از خطا اهمیت دارد. استانداردهای رایج شامل:
- رنگ قرمز: فاز اصلی
- رنگ آبی: نول
- رنگ زرد/سبز: ارت
استفاده از استانداردهای بینالمللی مانند IEC 60446 باعث میشود تکنسینها و مهندسان در پروژههای مختلف، بدون اشتباه سیمبندی را انجام دهند.
ترمینالها و روشهای اتصال
اتصال صحیح سیم به تجهیزات و شینها، عملکرد صحیح مدار را تضمین میکند و رعایت نکات مهم در این زمینه از اهمیت ویژهای برخوردار است. نخستین نکته، استفاده از ترمینالهای استاندارد است؛ این ترمینالها باید متناسب با سایز سیم انتخاب شوند تا اتصالات به درستی برقرار شوند. همچنین، محکم کردن پیچ و مهرهها بسیار ضروری است، زیرا شل بودن ترمینال میتواند منجر به جرقه و خرابی تجهیزات شود.
علاوه بر این، استفاده از تسمهها و بستها به مرتب کردن سیمها کمک میکند و از درهمریختگی آنها جلوگیری میکند. در نهایت، یک راهکار عملی برای بهبود دسترسی و سرویسدهی آسان، این است که قبل از بستن تابلو، تمام سیمها را با بستهای مخصوص مرتب کنید تا در صورت نیاز به تعمیر یا بررسی، دسترسی به آنها راحتتر باشد.
مسیر کشی سیمها
مسیر سیمها باید کوتاه، مستقیم و بدون پیچیدگی باشد. مزایای مسیرکشی صحیح:
- کاهش مقاومت و افت ولتاژ
- کاهش تداخل الکتریکی (EMI)
- دسترسی آسان برای تعمیر و سرویس
روشهای پیشنهاد شده:
- استفاده از کانالهای پلاستیکی یا فلزی برای سیمها
- جداسازی سیمهای قدرت و کنترل برای کاهش نویز
- رعایت زاویه ۹۰ درجه در پیچ و خمها برای نظم و زیبایی
رعایت اصول ایمنی
سیمکشی تابلو برق بدون رعایت ایمنی میتواند بسیار خطرناک باشد و توجه به نکات ایمنی در این زمینه از اهمیت بالایی برخوردار است. یکی از نخستین نکات، قطع برق قبل از شروع کار است؛ حتی برق ضعیف نیز میتواند آسیب جدی به افراد وارد کند. علاوه بر این، استفاده از ابزارهای عایق مانند پیچگوشتی، سیمچین و انبردست مخصوص برق ضروری است تا از بروز خطرات جلوگیری شود.
همچنین، پوشیدن لباس و دستکش ایمنی به جلوگیری از برقگرفتگی و آسیبهای فیزیکی کمک میکند. ایمنی نه تنها برای تکنسینها و افرادی که در این زمینه فعالیت میکنند مهم است، بلکه به حفظ تجهیزات و جلوگیری از آسیب دیدن آنها نیز کمک میکند. رعایت این نکات ایمنی میتواند به ایجاد یک محیط کار امن و موثر منجر شود.

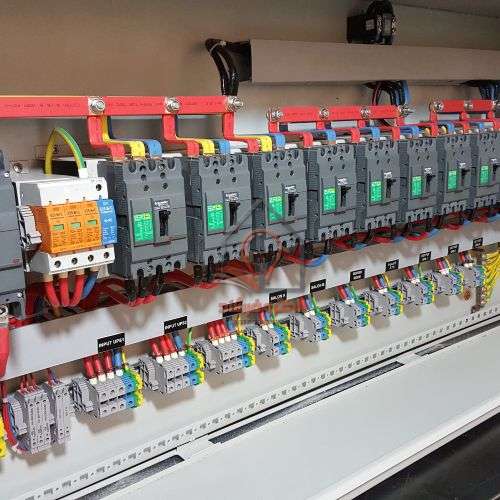

نکات سیم کشی تابلو برق
شناسایی و شمارهگذاری سیمها
شمارهگذاری سیمها باعث تشخیص سریع و عیبیابی آسان میشود. روشها:
- استفاده از برچسبهای مقاوم به حرارت و رطوبت
- شمارهگذاری بر اساس نقشه مدار
- استفاده از رنگبندی ترکیبی برای تفکیک بیشتر
شمارهگذاری استاندارد به مهندسان اجازه میدهد تا بدون خطا تابلو را راهاندازی کنند و مشکلات را سریع رفع نمایند.
بررسی و تست سیمکشی
بعد از اتمام سیمکشی، تست نهایی ضروری است. تستها شامل:
- تست پیوستگی سیمها: برای اطمینان از اتصال صحیح
- تست مقاومت عایق: جلوگیری از نشت جریان و خطر برقگرفتگی
- تست عملکرد مدار: بررسی عملکرد کلیدها، رلهها و تجهیزات جانبی
تست قبل از برقگیری، هزینههای تعمیر و خرابیهای احتمالی را به شدت کاهش میدهد.
نکات مرتبسازی و زیباسازی تابلو
یک تابلو برق مرتب نه تنها از نظر ظاهری زیباست، بلکه کارایی آن را نیز افزایش میدهد. برای ایجاد چنین ترتیبی، استفاده از بستهای مخصوص و راهنمای سیم بسیار مؤثر است. همچنین، قرار دادن سیمهای کنترل و قدرت به صورت مجزا به جلوگیری از تداخل و افزایش ایمنی کمک میکند.
استفاده از راههای کوتاه و مستقیم برای سیمها نیز میتواند به بهبود عملکرد و کاهش اختلالات کمک کند. در نهایت، یک تابلو منظم باعث میشود که سرویس و تعمیرات در زمان کوتاهتری انجام شود و خطای انسانی کاهش یابد، که این امر به بهبود کلی عملکرد سیستم کمک میکند.
اشتباهات رایج در سیمکشی تابلو برق
شناخت اشتباهات رایج در سیمکشی تابلو برق میتواند به پیشگیری از مشکلات بعدی کمک کند. از جمله این اشتباهات میتوان به استفاده از سیم با سایز کوچکتر از جریان مصرفی، عدم رعایت رنگبندی استاندارد، شل بودن ترمینالها و اتصال نامناسب، و عدم جداسازی سیمهای قدرت و کنترل اشاره کرد. با رعایت این نکات، نه تنها عمر تابلو و تجهیزات افزایش مییابد، بلکه ایمنی کارکنان نیز تضمین میشود. در نتیجه، توجه به این موارد میتواند به بهبود عملکرد و کاهش خطرات در محیط کار منجر شود.
سیمکشی تابلو برق صنعتی کاری تخصصی و حیاتی است که نیازمند دانش، دقت و رعایت استانداردها است. از انتخاب سیم و ترمینال مناسب گرفته تا مسیرکشی دقیق، شمارهگذاری و تست نهایی، هر مرحله نقش مهمی در عملکرد صحیح و ایمن تابلو برق دارد. با رعایت نکات این مقاله، میتوان تابلو برقی با عملکرد بهینه، طول عمر بالا و ایمنی کامل طراحی و اجرا کرد.
